Flood fill 泛洪算法

一、在 labuladong Flood Fill 算法详解 中,发现了这个算法,第一感觉就是 "探针"、"试探"。

二、"泛洪",这翻译是非常形象的

labuladong Flood Fill 算法详解

为了继续深化 框架思维,本文讲解 FloodFill 算法的原理,以及该算法在「自动魔棒工具」和「扫雷」中的灵活应用。

Example

NOTE:

原文列举了很多实用了flood fill算法的例子

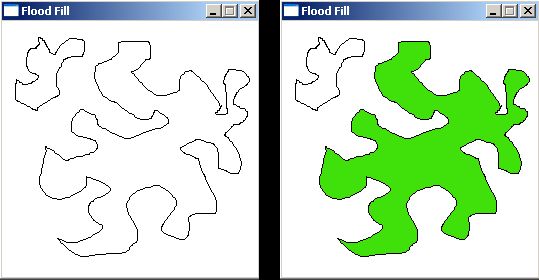

「颜色填充」


扫雷


消消乐


一、构建框架

以上几个例子,都可以抽象成一个二维矩阵(图片其实就是像素点矩阵),然后从某个点开始向四周扩展,直到无法再扩展为止。

矩阵,可以抽象为一幅「图」,这就是一个图的遍历问题,也就类似一个 N 叉树遍历的问题。几行代码就能解决,直接上框架:

// (x, y) 为坐标位置
void fill(int x, int y) {
    fill(x - 1, y); // 上
    fill(x + 1, y); // 下
    fill(x, y - 1); // 左
    fill(x, y + 1); // 右
}

图遍历框架

NOTE:

一、原文并没有点明的是: 本文中的"二维矩阵中遍历"其实是graph traversal 图遍历,因此,它需要考虑图遍历中的circle问题,circle问题这会导致deadloop、infinit recursion,因此需要考虑一种有效的去重机制

这个框架可以解决几乎所有在二维矩阵中遍历的问题,说得高端一点,这就叫深度优先搜索(Depth First Search,简称 DFS),说得简单一点,这就叫四叉树遍历框架。坐标 (x, y) 就是 root,四个方向就是 root 的四个子节点。

LeetCode 733. 图像渲染 简单

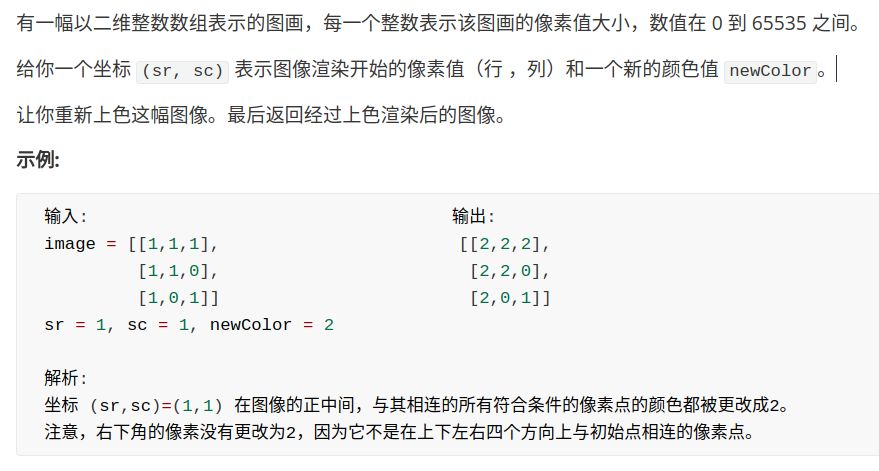

下面看一道 LeetCode 题目,其实就是让我们来实现**「颜色填充」**功能。

NOTE:

一、LeetCode 733. 图像渲染 简单

二、这道题,其实也是可以使用BFS来解决的,但是BFS需要queue,空间复杂的更高

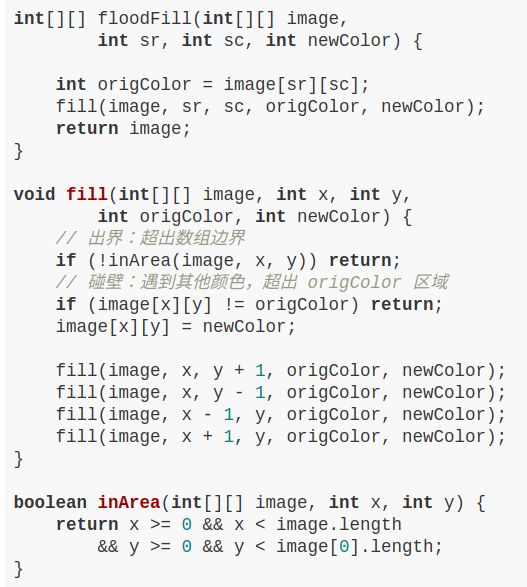

根据上篇文章 二叉搜索树操作集锦,我们讲了「树」算法设计的一个总路线,今天就可以直接套用到 FloodFill 算法中:


只要你能够理解这段代码,一定要给你鼓掌,给你 99 分,因为你对「框架思维」的掌控已经炉火纯青,此算法已经 cover 了 99% 的情况,仅有一个细节问题没有解决,就是当 origColor 和 newColor 相同时,会陷入**无限递归**。

NOTE:

1、本文中的"二维矩阵中遍历"其实是graph traversal 图遍历,因此,它需要考虑图遍历中的circle问题,circle问题这会导致deadloop、infinit recursion,因此需要考虑一种有效的去重机制;后面开始讨论有效的去重机制

二、研究细节

为什么会陷入无限递归呢,很好理解,因为每个坐标都要搜索上下左右,那么对于一个坐标,一定也会被上下左右的坐标多次重复搜索。被重复搜索时,必须保证递归函数能够能正确地退出,否则就会陷入死循环。

newColor 和 origColor 不同时

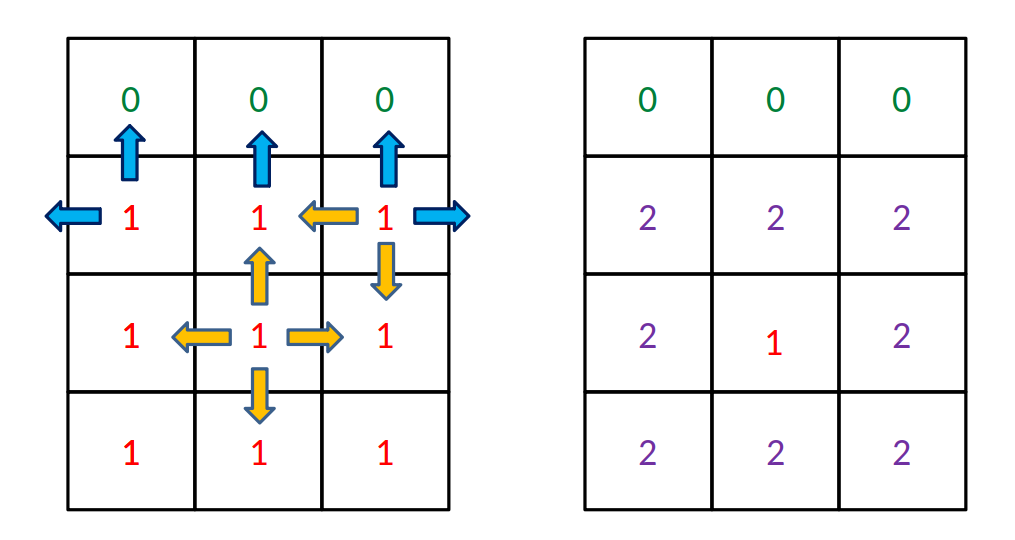

为什么 newColor 和 origColor 不同时算法是正确的呢?把算法流程画个图理解一下:

NOTE:

一、此处是比较容易理解的,下面的逻辑避免了这种情况:

      if (image[x][y] != oldColor)
          return;

newColor 和 origColor 相同时

NOTE:

一、如果newColor 和 origColor相同,不执行算法就可以了,可以在调用fill前做一下判断,leetcode 图像渲染 官方解题中给出的就是这种方法。

二、作者提出的是一些其他的避免"死循环、无限递归"的方式、技巧

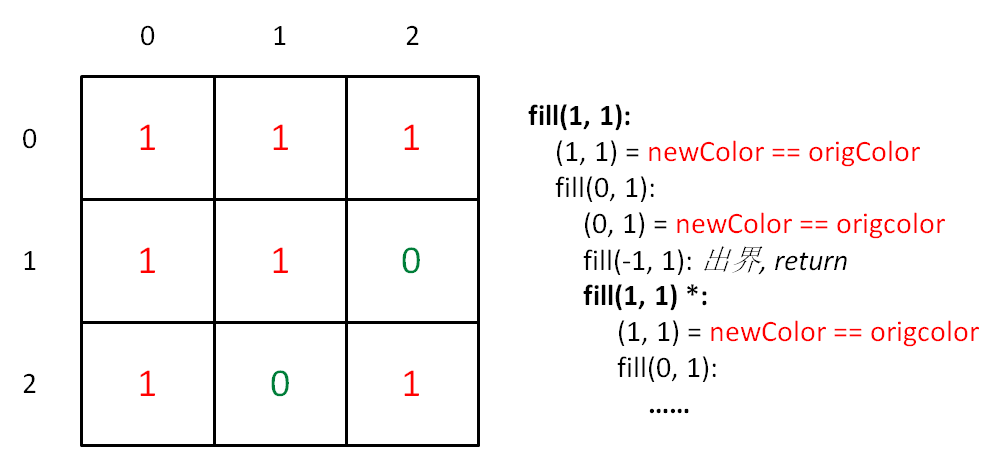

但是,如果说 origColor 和 newColor 一样,这个 if 语句就无法让 fill(1, 1)* 正确退出,而是开启了下面的重复递归,形成了死循环。


三、处理细节

如何避免上述问题的发生,最容易想到的就是用一个和 image 一样大小的二维 bool 数组记录走过的地方,一旦发现重复探索立即 return。

Visited array

NOTE:

一、graph traversal中,最最常用的一种方法: visited array

// 出界:超出数组边界
if (!inArea(image, x, y)) return;
// 碰壁:遇到其他颜色,超出 origColor 区域
if (image[x][y] != origColor) return;
// 已探索过的 origColor 区域
if (visited[x][y]) return;

visited[x][y] = true;
image[x][y] = newColor;/* 遍历框架,上下左右 */

完全 OK,这也是处理「图」的一种常用手段。不过对于此题,不用开数组,我们有一种更好的方法,那就是回溯算法。

Backtrack回溯

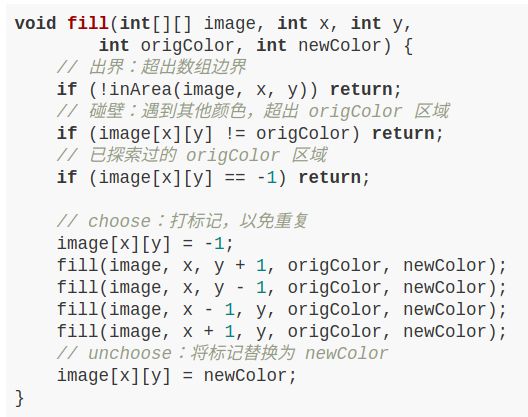

前文 回溯算法详解 讲过,这里不再赘述,直接套回溯算法框架:


这种解决方法是最常用的,相当于使用一个特殊值 -1 代替 visited 数组的作用,达到不走回头路的效果。为什么是 -1,因为题目中说了颜色取值在 0 - 65535 之间,所以 -1 足够特殊,能和颜色区分开。

四、拓展延伸:自动魔棒工具和扫雷

「自动魔棒工具」

NOTE:

1、这个是相对容易的

显然,这个算法肯定是基于 FloodFill 算法的,但有两点不同:首先,背景色是蓝色,但不能保证都是相同的蓝色,毕竟是像素点,可能存在肉眼无法分辨的深浅差异,而我们希望能够忽略细微的颜色差异差异。第二,FloodFill 算法是「区域填充」,这里是想找到 origColor 区域的边界,可以抽象成「边界填充」。

对于第一个问题,很好解决,可以设置一个阈值 threshold,在阈值范围内波动的颜色都视为 origColor:

if (Math.abs(image[x][y] - origColor) > threshold)
    return; // 遇到其他颜色

最外圈像素点染色

NOTE:

一、这个是有些困难的

对于第二个问题,我们首先明确问题:不要把 origColor 区域内所有像素点都染色,而是只给区域最外圈像素点染色。然后,我们分析,如何才能仅给外围染色,即如何才能找到最外围坐标,最外围坐标有什么特点?

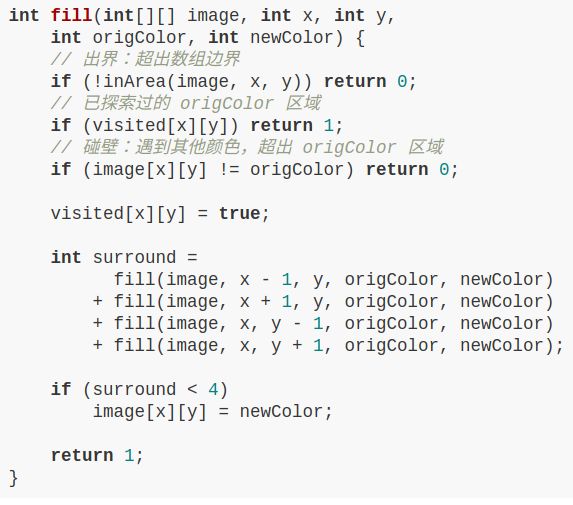

可以发现,origColor 区域内部的坐标四面一定都是 origColor,而区域边界上的坐标,至少有一个方向不是 origColor,这就是解决问题的关键。保持框架不变,使用 visited 数组记录已搜索坐标,主要代码如下:


NOTE:

一、fill函数的返回值表示的是当前节点是否是在**连通分量**中,需要注意的是,对于visitedtrue的,也要返回1,说明它是在**连通分量**中的。

二、我第一次尝试时,写出的程序如下:

  int fill(vector<vector<int>> &image, int x, int y, int oldColor, int newColor, vector<vector<bool>> &visited)
  {
      if (!inArea(image, x, y))
          return 0;
      if (image[x][y] != oldColor)
          return 0;
      if (visited[x][y])
          return 1;
      visited[x][y] = true;
      int surround = fill(image, x - 1, y, oldColor, newColor, visited) + fill(image, x + 1, y, oldColor, newColor, visited) + fill(image, x, y - 1, oldColor, newColor, visited) + fill(image, x, y + 1, oldColor, newColor, visited);
      if (surround < 4)
      {
          image[x][y] = newColor;
      }
      return 1;
  }

关键的差异点在于:

      if (!inArea(image, x, y))
          return 0;
      if (image[x][y] != oldColor)
          return 0;
      if (visited[x][y])
          return 1;

即先判断 if (image[x][y] != oldColor) 然后判断 if (visited[x][y]),最终提交上去,在如下测试用例时,出现了错误:

[[1,1,1],[1,1,1],[1,1,1]]
1
1
2
输出: [[2,2,2],[2,1,2],[2,2,2]]
预期输出: [[2,2,2],[2,1,2],[2,2,2]]

后来经过分析: 对于一个连通的、处于边界的节点,由于它的颜色已经被改变了(深度优先),因此(image[x][y] != oldColor),此时如果函数返回为0,则显然是和连通的事实相违背。因此,需要先判断 if (visited[x][y]),然后判断if (image[x][y] != oldColor)

三、完整的、正确的C++source code

#include <bits/stdc++.h>
using namespace std;
class Solution
{
public:
  vector<vector<int>> colorBorder(vector<vector<int>> &grid, int r0, int c0, int color)
  {
      vector<vector<bool>> visited { grid.size() };
      for (auto &&v : visited)
      {
          v = vector<bool>(grid[0].size(), false);
      }
      int oldColor = grid[r0][c0]; // 旧颜色
      fill(grid, r0, c0, oldColor, color, visited);
      return grid;
  }
  /**
   * @brief
   *
   * @param image
   * @param x
   * @param y
   * @param newColor
   */
  int fill(vector<vector<int>> &image, int x, int y, int oldColor, int newColor, vector<vector<bool>> &visited)
  {
      if (!inArea(image, x, y))
          return 0;
      if (visited[x][y])
          return 1;
      if (image[x][y] != oldColor)
          return 0;

      visited[x][y] = true;
      int surround = fill(image, x - 1, y, oldColor, newColor, visited) + fill(image, x + 1, y, oldColor, newColor, visited) + fill(image, x, y - 1, oldColor, newColor, visited) + fill(image, x, y + 1, oldColor, newColor, visited);
      cout << surround << endl;
      if (surround < 4)
      {
          cout << x << "," << y << endl;
          image[x][y] = newColor;
      }
      return 1;
  }
  bool inArea(vector<vector<int>> &image, int x, int y)
  {
      return (x >= 0 && x < image.size()) && (y >= 0 && y < image[0].size());
  }
};
int main()
{
  vector<vector<int>> image { { 1, 1, 1 }, { 1, 1, 1 }, { 1, 1, 1 } };
  Solution s;
  s.colorBorder(image, 1, 1, 2);

}
// g++ test.cpp --std=c++11 -pedantic -Wall -Wextra

下面是recursion activation tree:

NOTE:

对于上述code的理解,需要画出recursion activation tree,我们知道,recursion function执行的是DFS,

在进入子树前,先将当前节点的visited状态置位true。因此后续在遇到这个节点的时候,就不会再处理它了。

上述code会不断地DFS,直到边界node,然后执行如下code:

      if (surround < 4)
      {
          image[x][y] = newColor;
      }

它不能够使用回溯法来防止dead recursion的原因是: 它不能对所有的code染色,只能够对边界code染色。
