codinglabs MySQL索引背后的数据结构及算法原理

NOTE:

这篇文章的精髓在 "结合存储器存取原理介绍为什么目前B+Tree是数据库系统实现索引的首选数据结构"。

摘要

本文以MySQL数据库为研究对象，讨论与数据库索引相关的一些话题。特别需要说明的是，MySQL支持诸多存储引擎，而各种存储引擎对索引的支持也各不相同，因此MySQL数据库支持多种索引类型，如BTree索引，哈希索引，全文索引等等。为了避免混乱，本文将只关注于BTree索引，因为这是平常使用MySQL时主要打交道的索引，至于哈希索引和全文索引本文暂不讨论。

数据结构及算法基础

索引的本质

我们知道，数据库查询是数据库的最主要功能之一。我们都希望查询数据的速度能尽可能的快，因此数据库系统的设计者会从查询算法的角度进行优化。最基本的查询算法当然是顺序查找（linear search），这种复杂度为O(n)的算法在数据量很大时显然是糟糕的，好在计算机科学的发展提供了很多更优秀的查找算法，例如二分查找（binary search）、二叉树查找（binary tree search）等。如果稍微分析一下会发现，每种查找算法都只能应用于特定的数据结构之上，例如二分查找要求被检索数据有序，而二叉树查找只能应用于二叉查找树上，但是数据本身的组织结构不可能完全满足各种数据结构（例如，理论上不可能同时将两列都按顺序进行组织），所以，在数据之外，数据库系统还维护着满足特定查找算法的数据结构，这些数据结构以某种方式引用（指向）数据，这样就可以在这些数据结构上实现**高级查找算法**。这种数据结构，就是**索引**。

NOTE:

一、索引 是典型的以空间换时间

看一个例子：

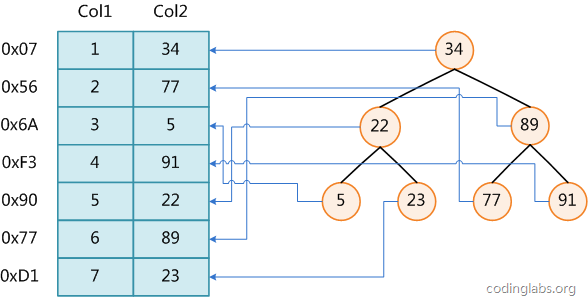

图1

图1展示了一种可能的索引方式。左边是数据表，一共有两列七条记录，最左边的是数据记录的物理地址（注意逻辑上相邻的记录在磁盘上也并不是一定物理相邻的）。为了加快Col2的查找，可以维护一个右边所示的二叉查找树，每个节点分别包含索引键值和一个指向对应数据记录物理地址的指针，这样就可以运用二叉查找在O(log_{2}n)的复杂度内获取到相应数据。

虽然这是一个货真价实的索引，但是实际的数据库系统几乎没有使用二叉查找树或其进化品种红黑树（red-black tree）实现的，原因会在下文介绍。

NOTE:

一、red-black tree的locality是不及B-tree的，它的这个特性就决定它不适合于file IO了

B-Tree和B+Tree

目前大部分数据库系统及文件系统都采用**B-Tree**或其变种**B+Tree**作为**索引结构**，在本文的下一节会结合存储器原理及计算机存取原理讨论为什么B-Tree和B+Tree在被如此广泛用于索引，这一节先单纯从数据结构角度描述它们。

B-Tree

为了描述B-Tree，首先定义一条数据记录为一个二元组[key, data]，key为记录的键值，对于不同数据记录，key是互不相同的；data为数据记录除key外的数据。那么B-Tree是满足下列条件的数据结构：

NOTE:

原文的这部分内容是随处可见的

1、d为大于1的一个正整数，称为B-Tree的度。

2、h为一个正整数，称为B-Tree的高度。

3、每个非叶子节点由n-1个key和n个指针组成，其中d<=n<=2d。

图2是一个d=2的B-Tree示意图。


由于B-Tree的特性，在B-Tree中按key检索数据的算法非常直观：首先从根节点进行二分查找，如果找到则返回对应节点的data，否则对相应区间的指针指向的节点递归进行查找，直到找到节点或找到null指针，前者查找成功，后者查找失败。B-Tree上查找算法的伪代码如下：

BTree_Search(node, key) {
    if(node == null) return null;
    foreach(node.key)
    {
        if(node.key[i] == key) return node.data[i];
            if(node.key[i] > key) return BTree_Search(point[i]->node);
    }
    return BTree_Search(point[i+1]->node);
}
data = BTree_Search(root, my_key);

关于B-Tree有一系列有趣的性质，例如一个度为d的B-Tree，设其索引N个key，则其树高h的上限为log_d((N+1)/2)，检索一个key，其查找节点个数的渐进复杂度为O(log_dN)。从这点可以看出，B-Tree是一个非常有效率的索引数据结构。

另外，由于插入删除新的数据记录会破坏B-Tree的性质，因此在插入删除时，需要对树进行一个分裂、合并、转移等操作以保持B-Tree性质，本文不打算完整讨论B-Tree这些内容，因为已经有许多资料详细说明了B-Tree的数学性质及插入删除算法，有兴趣的朋友可以在本文末的参考文献一栏找到相应的资料进行阅读。

B+Tree

B-Tree有许多变种，其中最常见的是B+Tree，例如MySQL就普遍使用B+Tree实现其索引结构。

与B-Tree相比，B+Tree有以下不同点：

1、每个节点的指针上限为2d而不是2d+1。

2、内节点不存储data，只存储key；叶子节点不存储指针。

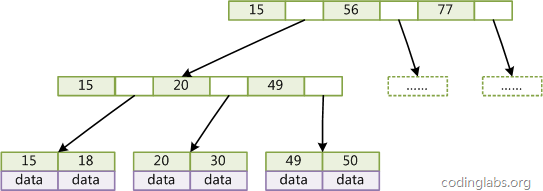

图3是一个简单的B+Tree示意。


图3

由于并不是所有节点都具有相同的域，因此B+Tree中叶节点和内节点一般大小不同。这点与B-Tree不同，虽然B-Tree中不同节点存放的key和指针可能数量不一致，但是每个节点的域和上限是一致的，所以在实现中B-Tree往往对每个节点申请同等大小的空间。

一般来说，B+Tree比B-Tree更适合实现外存储索引结构，具体原因与外存储器原理及计算机存取原理有关，将在下面讨论。

带有顺序访问指针的B+Tree

一般在数据库系统或文件系统中使用的B+Tree结构都在经典B+Tree的基础上进行了优化，增加了顺序访问指针。

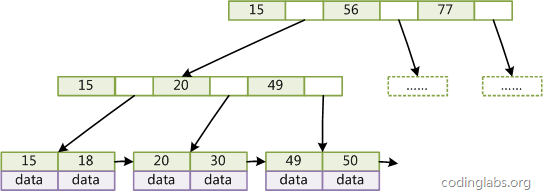

如图4所示，在B+Tree的每个叶子节点增加一个指向相邻叶子节点的指针，就形成了带有顺序访问指针的B+Tree。做这个优化的目的是为了提高区间访问的性能，例如图4中如果要查询key为从18到49的所有数据记录，当找到18后，只需顺着节点和指针顺序遍历就可以一次性访问到所有数据节点，极大提到了区间查询效率。

NOTE:

解释得非常好

这一节对B-Tree和B+Tree进行了一个简单的介绍，下一节结合存储器存取原理介绍为什么目前B+Tree是数据库系统实现索引的首选数据结构。

为什么使用B-Tree（B+Tree）

上文说过，**红黑树**等数据结构也可以用来实现索引，但是文件系统及数据库系统普遍采用B-/+Tree作为索引结构，这一节将结合计算机组成原理相关知识讨论B-/+Tree作为索引的理论基础。

一般来说，索引本身也很大，不可能全部存储在内存中，因此索引往往以索引文件的形式存储的磁盘上。这样的话，索引查找过程中就要产生**磁盘I/O**消耗，相对于内存存取，I/O存取的消耗要高几个数量级，所以评价一个数据结构作为索引的优劣最重要的指标就是在查找过程中**磁盘I/O操作次数**的渐进复杂度。换句话说，索引的结构组织要尽量减少查找过程中**磁盘I/O**的存取次数。下面先介绍内存和磁盘存取原理，然后再结合这些原理分析B-/+Tree作为索引的效率。

主存存取原理

NOTE:

原文这一段的内容比较平庸

磁盘存取原理

上文说过，索引一般以文件形式存储在磁盘上，索引检索需要磁盘I/O操作。与主存不同，磁盘I/O存在机械运动耗费，因此磁盘I/O的时间消耗是巨大的。

图6是磁盘的整体结构示意图。


局部性原理与磁盘预读

NOTE:

CPU 和 disk交互的单位不是byte，而是 "页（page）的整倍数"

由于存储介质的特性，磁盘本身存取就比主存慢很多，再加上机械运动耗费，磁盘的存取速度往往是主存的几百分分之一，因此为了提高效率，要尽量减少磁盘I/O。为了达到这个目的，磁盘往往不是严格按需读取，而是每次都会**预读**，即使只需要一个字节，磁盘也会从这个位置开始，顺序向后读取一定长度的数据放入内存。这样做的理论依据是计算机科学中著名的**局部性原理**：

当一个数据被用到时，其附近的数据也通常会马上被使用。

程序运行期间所需要的数据通常比较集中。

由于磁盘顺序读取的效率很高（不需要寻道时间，只需很少的旋转时间），因此对于具有局部性的程序来说，预读可以提高I/O效率。

预读的长度一般为页（page）的整倍数。页是计算机管理存储器的逻辑块，硬件及操作系统往往将主存和磁盘存储区分割为连续的大小相等的块，每个存储块称为一页（在许多操作系统中，页得大小通常为4k），主存和磁盘以页为单位交换数据。当程序要读取的数据不在主存中时，会触发一个缺页异常，此时系统会向磁盘发出读盘信号，磁盘会找到数据的起始位置并向后连续读取一页或几页载入内存中，然后异常返回，程序继续运行。

B-/+Tree索引的性能分析

到这里终于可以分析B-/+Tree索引的性能了。

上文说过一般使用**磁盘I/O次数**评价索引结构的优劣。先从B-Tree分析，根据B-Tree的定义，可知检索一次最多需要访问h个节点。数据库系统的设计者巧妙利用了磁盘预读原理，将一个节点的大小设为等于一个页，这样每个节点只需要一次I/O就可以完全载入。为了达到这个目的，在实际实现B-Tree还需要使用如下技巧：

1、每次新建节点时，直接申请一个页的空间，这样就保证一个节点物理上也存储在一个页里，加之计算机存储分配都是按页对齐的，就实现了一个node只需一次I/O。

2、B-Tree中一次检索最多需要h-1次I/O（根节点常驻内存），渐进复杂度为O(h)=O(log_dN)。一般实际应用中，出度d是非常大的数字，通常超过100，因此h非常小（通常不超过3）。

综上所述，用B-Tree作为索引结构效率是非常高的。

而红黑树这种结构，h明显要深的多。由于逻辑上很近的节点（父子）物理上可能很远，无法利用局部性，所以红黑树的I/O渐进复杂度也为O(h)，效率明显比B-Tree差很多。

上文还说过，B+Tree更适合外存索引，原因和内节点出度d有关。从上面分析可以看到，d越大索引的性能越好，而出度的上限取决于节点内key和data的大小： $$ d_{max}=floor(pagesize / (keysize + datasize + pointsize)) $$ floor表示向下取整。由于B+Tree内节点去掉了data域，因此可以拥有更大的出度，拥有更好的性能。

这一章从理论角度讨论了与索引相关的数据结构与算法问题，下一章将讨论B+Tree是如何具体实现为MySQL中索引，同时将结合MyISAM和InnDB存储引擎介绍非聚集索引和聚集索引两种不同的索引实现形式。
